Sambungan Pada Permukaan Console

Bagi membuat sambungan pada console port, kabel rollover dan RJ-45 kepada adapater DB-9 digunakan pada sambungan PC. Cisco menyediakan adapter yang sesuai bagi membuat sambugan pada console port. PC atau terminal haruslah mempunyai perisian VT100 terminal emulation. Perisian terminal emulation seperti HyperTerminal selalunya digunakan.

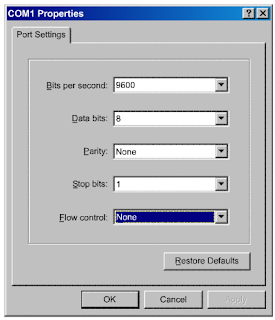

1.Konfigurasi perisian terminal emulation pada PC dengan nilai di bawah:
o Com port yang bersesuaian
o 9600 baud
o 8 data bits
o No parity
o 1 stop bit
o No flow control

2.Sambungkan RJ-45 connector menggunakan kabel rollover pada console port router.

3.Sambungkan hujung kabel rollover cable dengan adapter DB-9.

4.Sambungkan female adapter DB-9 kepada PC
