Management Port Console

Port console dan auxiliary (AUX) adalah port pengurusan. Asynchronous port serial tidak direkabentuk sebagai port rangkaian. Satu port diperlukan bagi konfigurasi asas bagi router. Port console disyorkan bagi konfigurasi asas, tidak semua router mempunyai auxiliary port.

Apabila router dihidupkan, tiada konfigurasi parameter rangkaian dilakukan.


Sambungan Computer / Terminal Console

Maka router tidak dapat berkomunikasi dengan rangkaian lain. Bagi menyediakan konfigurasi asas dan startup, sambungkan terminal RS-232 ASCII, atau computer emulating dengan terminal ASCII, pada port sistem. Arahan konfigurasi boleh dimasukkan pada router, apabila konfigurasi asas telah dilakukan melalui console atau port auxiliary, maka router boleh membuat sambungan dengan rangkaian bagi tujuan troubleshooting atau monitoring.

Router boleh dikonfigurasi secara remote dengan membuat sambungan dengan modem yang mempunyai sambungan pada console atau auxiliary port pada router.

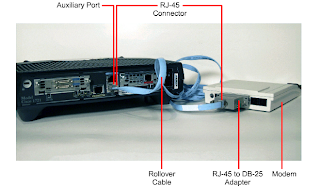

Sambungan Modem pada Console atau Auxiliary Port

Console port juga dirujuk oleh auxiliary port bagi tujuan troubleshooting. Ini kerana ia memaparkan router startup, debugging, dan error messages. Console port juga boleh digunakan apabila servis rangkaian tidak dapat dimulakan atau gagal. Maka, console port digunakan bagi tujuan prosedur disaster dan password recovery.

Router External Connection

Tiga jenis sambungan pada router adalah permukaan LAN, WAN dan port pengurusan. Permukaan LAN membenarkan router membuat sambungan pada media Local Area Network. Ia dikenali sebagai Ethernet. Ia mungkin boleh menjadi teknologi LAN yang lain seperti Token Ring atau Asynchronous Transfer Mode (ATM).

Wide Area Network menyediakan sambungan melalui service provider kepada laman yang dituju melalui Internet. Ia mungkin sambungan secara serial atau menggunakan permukaan WAN yang lain. Dengan menggunakan permukaan WAN yang lain, peranti luaran diperlukan seperti CSU bagi membuat sambungan local kepada service provider. Dengan jenis sambungan WAN yang lain, router membuat sambungan secara terus ke service provider.

Fungsi bagi port pengurusan berbeza dengan sambungan lain. Sambungan LAN dan WAN menyediakan sambungan rangkaian melalui paket frame yang dilalui. Port pengurusan menyediakan sambungan bercirikan text-based bagi konfigurasi dan troubleshooting router. Kebanyakan permukaan pengurusan adalah port console dan auxilliary.

Ia adalah port serial asynchronous EIA-232 bersambung dengan port komunikasi pada komputer. Komputer hendaklah menjalankan program terminal emulation program bagi menyediakan sesi text-based dengan router. Melalui sesi ini pentadbir rangkaian boleh mengurus peralatan ini.

Ciri-Ciri Fizikal Router

Ia tidak kritikal bagi mengetahui lokasi bagi komponen fizikal pada router dalaman, tetapi cara penggunaan router tersebut. Walau bagaimanapun dalam situasi tertentu, seperti penambahan memori, ia amat membantu..

Komponen yang digunakan dan lokasi berbeza mengikut model router. Gambarajah di bawah menunjukkan sambungan luaran pada router 2600.


Penentuan komponen dalaman router 2600.



Sambungan luaran pada router 2600.

Rajah Router
